Bill Of Materials
ID | CAD Ref | Qty | Name | Size | Material | Process | Filename | Get |
---|---|---|---|---|---|---|---|---|
1.1.1. | 21 | 1x | PC01 Top Plate | 6mm | various | various | PC01-top-plate | DXF |
1.1.2. | 23 | 8x | Aluminum Extrusion | 2020 x 260mm | Aluminum | Source | ||
1.1.3. | 24 | 4x | Aluminum Extrusion | 2020x500mm or 2020x600mm | Aluminum | Source | ||
1.1.4. | 25 | 16x | Corner Bracket Fastener | 2020 or 2040 | Aluminum | Source | ||
1.1.5. | 11 | 44x | Cap Screw, Button Head | M5x10mm | Stainless or others | Source | ||
1.1.6. | 20 | 44x | Flat Washer | M5 | Stainless | Source | ||
1.1.7. | 16 | 44x | Extrusion Nut | M5 | Stainless | Source | ||
1.1.8. | 4 | 4x | Extrusion Foot | 20x20mm | Cast Rubber or PLA | sourced or printed | 0025-rubber-foot | |
1.1.9. | n/a | 4x | Sheet Metal Screw, Pan Head | #12 x 1/2" | Zinc or Stainless | Source |

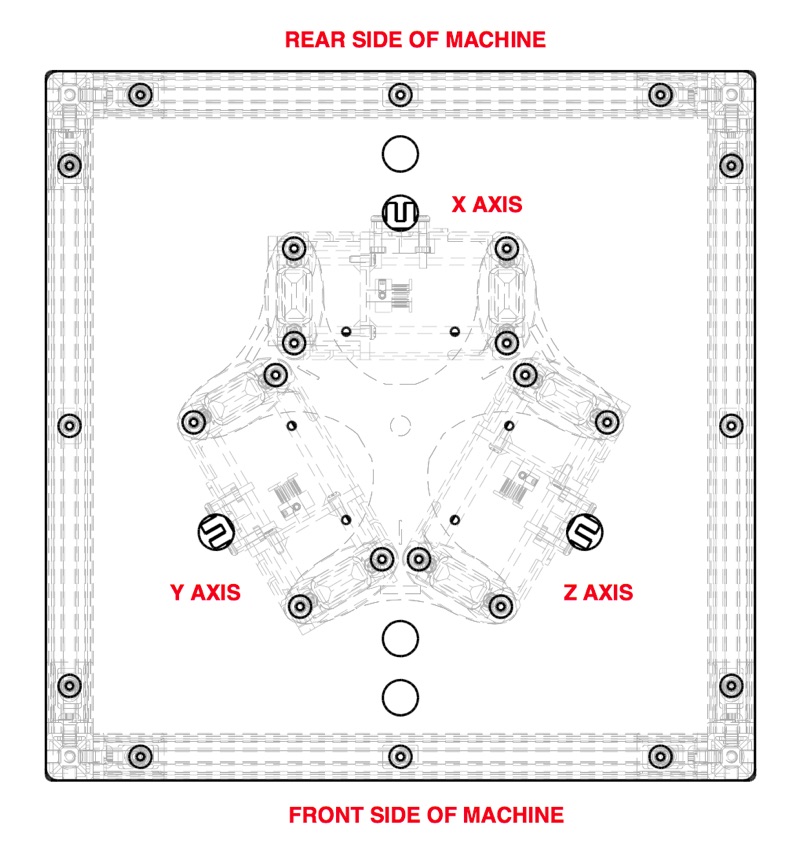

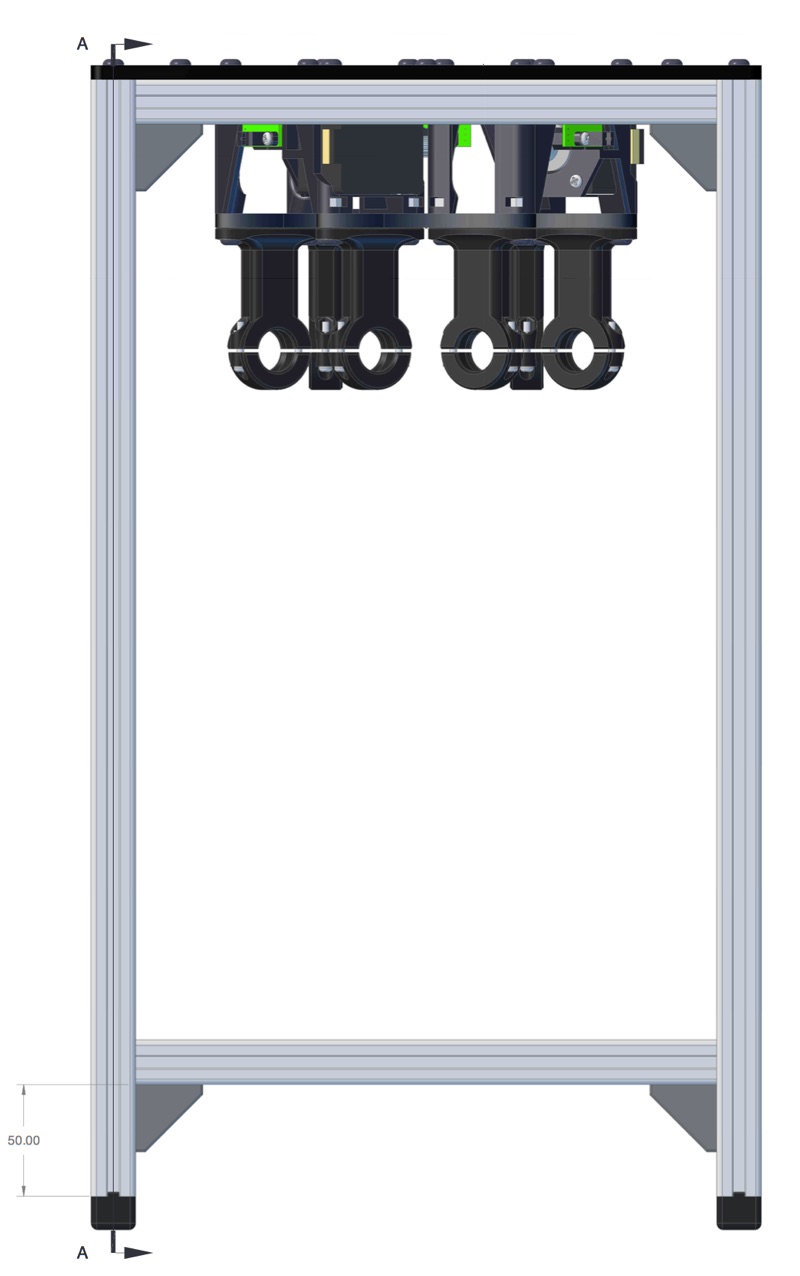

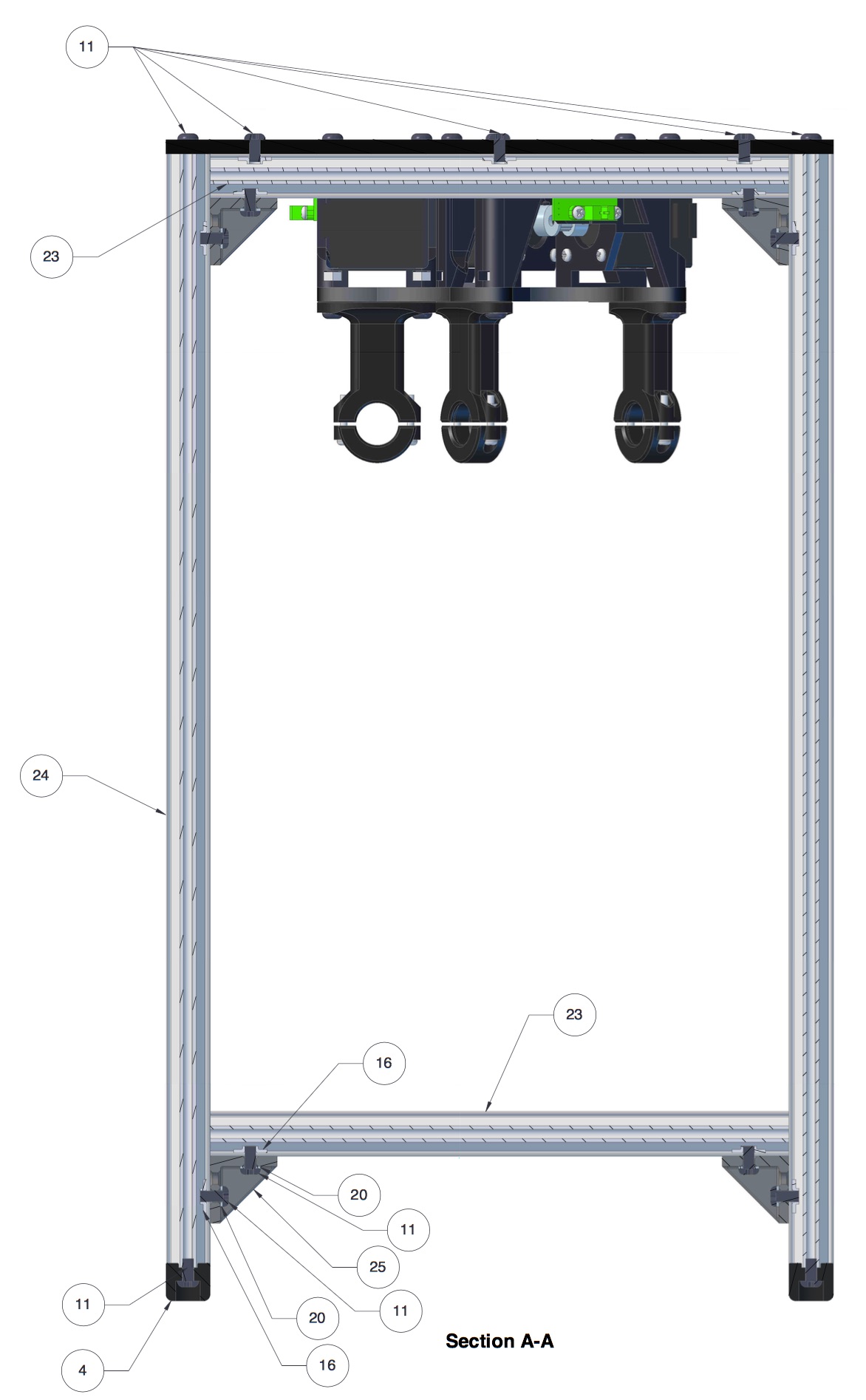

CAD Drawings
CAD rendering by Tin Whiskers Technologies under a Creative Commons Attribution-ShareAlike (CC BY-SA) 4.0 license
